Sambungan putar elektro-hidraulik adalah perangkat yang digunakan untuk menyalurkan fluida dan tenaga listrik dari sumber stasioner ke peralatan atau mesin yang berputar. Ini biasanya digunakan dalam aplikasi yang memerlukan pemeliharaan aliran fluida dan listrik yang berkelanjutan antara platform stasioner dan platform berputar. Sambungan putar elektro-hidraulik terdiri dari tiga komponen utama, yaitu rumah stasioner, rotor yang berputar, dan sistem segel yang memisahkan keduanya. Sambungan putar dipasang pada poros yang dihubungkan dengan peralatan berputar, dan dirancang untuk berputar bersama dengan peralatan tersebut. Sebaliknya, rumah stasioner dibaut ke platform stasioner.
Pengoperasian sambungan putar elektro-hidraulik dapat dijelaskan sebagai berikut. Cairan hidrolik bertekanan tinggi disimpan dalam reservoir dan dipompa melalui saluran hidrolik ke sambungan putar. Cairan memasuki rumah stasioner dari sambungan putar dan diarahkan ke rotor. Rotor dirancang dengan serangkaian saluran yang memungkinkan cairan hidrolik melewatinya. Cairan hidrolik kemudian mengalir kembali ke rumah stasioner dari sambungan putar dan diarahkan kembali ke reservoir melalui jalur balik.
Selain fluida hidrolik, sambungan putar elektro-hidraulik dirancang untuk menyalurkan tenaga listrik dari platform stasioner ke peralatan berputar. Tenaga listrik dialirkan melalui seperangkat slip ring yang dipasang pada poros sambungan putar. Slip ring dihubungkan ke sumber tenaga listrik pada platform stasioner dan peralatan listrik pada platform berputar. Tenaga listrik kemudian disalurkan melalui slip ring dan masuk ke peralatan listrik pada platform berputar.
Pemasangan Rotary Joint (Sendi Putar) Elektro-Hidraulik
Pemasangan sambungan putar elektro-hidraulik memerlukan perhatian yang cermat terhadap detail untuk memastikan fungsinya dengan benar. Pemasangan harus dilakukan oleh personel berpengalaman yang memahami peralatan dan pengoperasiannya. Langkah-langkah berikut harus diikuti saat memasang sambungan putar elektro-hidraulik:
Langkah 1: Identifikasi lokasi yang benar untuk sambungan putar pada platform stasioner dan platform berputar. Sambungan putar harus ditempatkan pada posisi yang memungkinkan sambungan hidrolik dan listrik dibuat dengan mudah.
Langkah 2: Pasang rumah stasioner ke platform stasioner. Rumah harus ditambatkan dengan aman untuk mencegahnya bergerak selama pengoperasian.
Langkah 3: Pasang rotor ke poros peralatan berputar. Rotor harus diamankan dengan mur atau baut penahan untuk mencegahnya lepas selama pengoperasian.
Langkah 4: Pasang sistem segel antara rumah stasioner dan rotor. Sistem segel harus dipilih agar sesuai dengan persyaratan aplikasi spesifik.
Langkah 5: Pasang saluran hidrolik dan listrik antara platform stasioner dan berputar. Garis-garis tersebut harus diamankan dengan klem atau braket untuk mencegahnya bergesekan satu sama lain selama pengoperasian.
Langkah 6: Hubungkan saluran hidrolik dan listrik ke sambungan putar. Saluran harus dikencangkan dengan aman untuk mencegah kebocoran atau gangguan listrik.
Langkah 7: Uji sambungan putar elektro-hidraulik untuk mengetahui kebocoran dan pengoperasian yang benar. Pengujian harus mencakup pemeriksaan sambungan hidrolik dan listrik, serta sistem segel. Masalah apa pun harus diperbaiki sebelum peralatan dioperasikan.
Kendaraan yang menggunakan Rotary Joint (Sendi Putar) Elektro-Hidrolik
Rotary joint (sendi putar) elektro-hidraulik biasa digunakan pada berbagai jenis kendaraan, antara lain:
1. Truk dan trailer tugas berat – Sambungan putar elektro-hidraulik digunakan untuk menyalurkan cairan hidrolik dan tenaga listrik dari unit traktor ke trailer. Cairan tersebut digunakan untuk mengoperasikan sistem seperti rem, suspensi, dan gerbang pengangkat, sedangkan tenaga listrik digunakan untuk penerangan dan sistem lainnya.

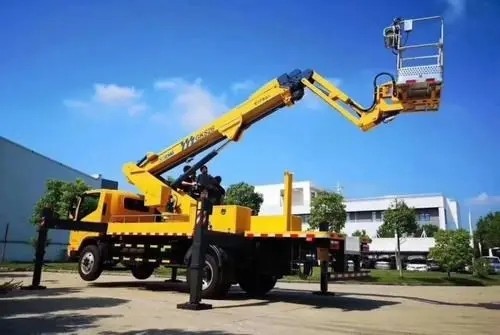

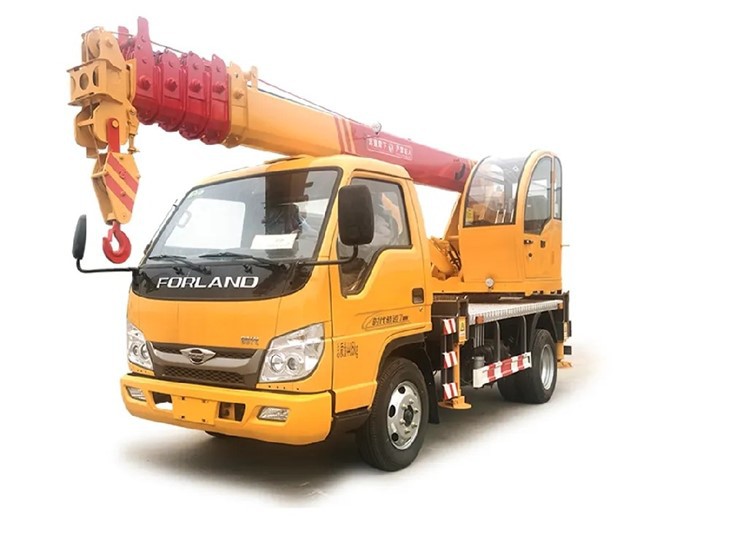

2. Peralatan konstruksi – Sambungan putar elektro-hidraulik digunakan pada peralatan konstruksi seperti derek, ekskavator, dan pemuat. Mereka digunakan untuk menyalurkan cairan hidrolik ke peralatan, serta tenaga listrik untuk penerangan dan sistem lainnya.
3. Kendaraan militer – Sambungan putar elektro-hidraulik digunakan pada kendaraan militer untuk menyalurkan tenaga hidrolik dan listrik ke peralatan seperti sistem radar, senjata, dan peralatan komunikasi.
4. Peralatan pertanian – Sambungan putar elektro-hidraulik digunakan pada peralatan pertanian seperti traktor dan mesin pemanen. Mereka digunakan untuk menyalurkan cairan hidrolik untuk mengoperasikan sistem seperti peralatan yang digerakkan secara hidrolik dan kemudi.
Kesimpulannya, sambungan putar elektro-hidraulik merupakan komponen penting di banyak kendaraan dan peralatan. Mereka memastikan aliran cairan hidrolik dan tenaga listrik yang berkelanjutan melalui sambungan yang berputar, dan pemasangan serta pemeliharaan yang tepat sangat penting untuk pengoperasian yang andal.
